제품 매개 변수진공 컵 제조 현장 - 기계 비전.pdf
제품 이름 | 열 그림자 온도 측정기 | 시각 센서 | 2개의 고정밀 산업용 열사진 카메라 |
작업장 수 | 25 | 보조 구성 | 27인치 대형 화면, 음성 방송, 전자 제어 조절 |
평균 시간 생산량 | 800개/시간~850개/시간 | 난방체 사용 기간 | 2년 이상 |
시간당 평균 전력 소비 | 0.8KWH ~ 2KWH | 시스템 소프트웨어 | 스마트 비전 TMS 3.0 ^ 평생 무료 업그레이드 |
호환되는 컵 지름 | < 120mm | 컵 몸무게 | 700kg |
호환 가능한 컵 높이 | >90mm, < 320mm | 제품 크기 | 1540mm x 1600mm x 1950mm (길이 x 너비 x 높이) |
판단 정확성 | >99.5% | 작업 환경 | 온도: -10 °C ~ 50 °C 습도: 30% ~ 80% |
단일 컵 가열 시간 | >100초 | 전원 공급 | 220V, 50Hz |

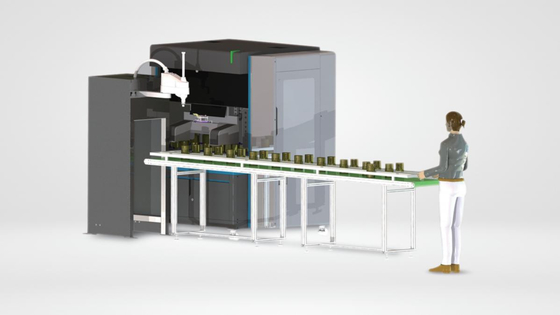

온도를 측정하는 로봇 작업장
작업 스테이션은 자동 온도 측정을 실현하고 필요한 인력을 줄이기 위해 생산 라인에 빠르게 탑재 될 수 있습니다.한 사람이 여러 개의 온도계를 관리할 수 있습니다..

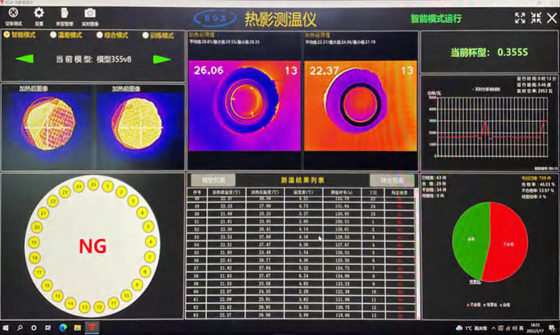

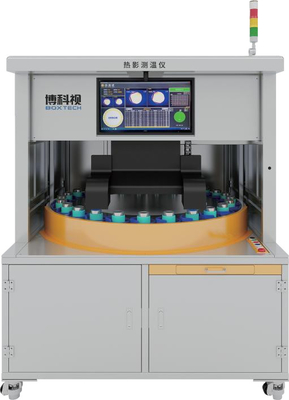

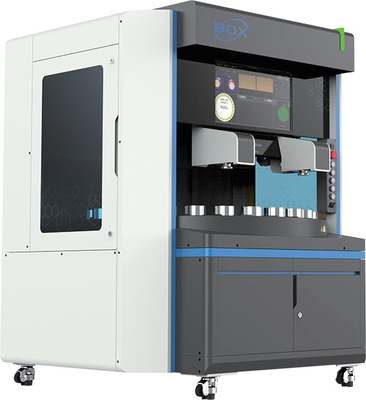

테르모스 컵용 온도 그림자 온도계
열 그림자 온도계는 전통적인 온도 측정 및 탐지 프로세스를 대체하는 데 사용할 수 있습니다.따라서 고객이 온도 측정 프로세스의 지능적인 관리를 실현하는 데 도움이됩니다..

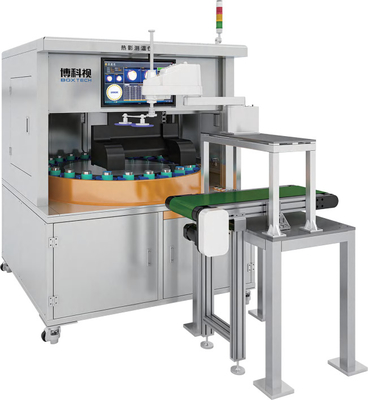

4축 로보드 로딩/발하
두 개의 머리가 있는 유연한 흡입컵을 조립하기 위해 4축 로봇을 사용하는 것은 다양한 컵 모델에 적용될 뿐만 아니라 생산 라인의 속도를 향상시키고 인력을 대체합니다.
부하/부하/운반대
재질 혼합을 피하기 위해 로딩 벨트, NG 벨트, PASS 벨트로 나뉘는 반환 컨베이어 벨트를 사용합니다.

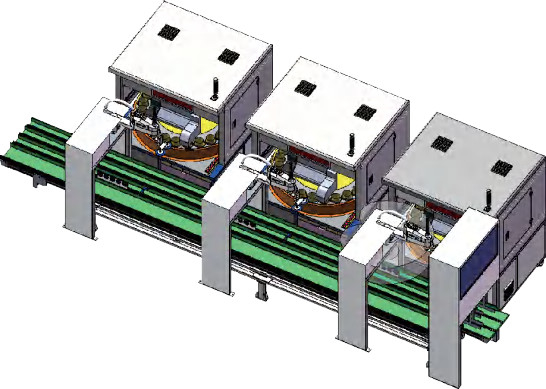

자동 온도 측정 라인
2선 중앙 온도 측정 생산 라인
2선 중앙 온도 측정 생산 라인
단일 교대 생산 용량: 50000
로딩 및 로딩에 필요한 사람 3명
단일 교대 생산 용량: 50,000개/교대

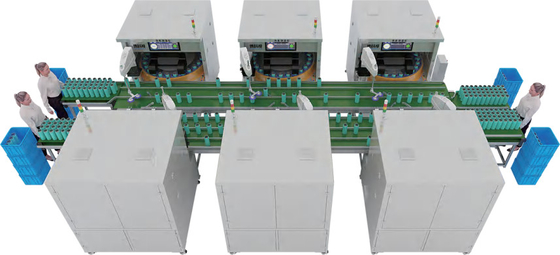

중앙 온도 측정 생산 라인
중앙 집중식 로딩 및 로딩, 더 높은 인력 효율성
사용률을 향상시키기 위해 1차 온도 및 2차 온도 측정이 반복될 수 있습니다.
각 장치는 유연성을 향상시키기 위해 독립적으로 생산 할 수 있습니다
중앙 제어 플랫폼의 한 클릭 전환 및 디지털 칸반, 관리 효율성을 향상시키기 위해
단일 셔프트의 생산 용량: 25000개/시프트
