기구고 정밀도를 측정하는 자동 차원

차원 측정 기구

진공 컵 제조 현장 - 기계 비전.pdf

제품 설명

그것은 테르모스 생산 라인에서 컵 입, 컵 몸 및 컵 바닥의 외부 차원의 고정도 측정에 적합합니다.

이 시스템은 금속 표면의 프로필의 정확한 측정을 실현하기 위해 고정도 광학 장치가 장착되어 있습니다.

독립적인 스마트 비전 기술을 기반으로 사용자에게 친근한 인간-컴퓨터 상호 작용 소프트웨어를 제공합니다.

기계 팔로 자동 로딩 및 로딩, 한 번의 클릭으로 컵 몸의 360 ° 자동 측정,제품 전환 템플릿의 전환 및 캘리브레이션.

제품 특징

고정도 비접촉 측정 (정밀도 0.01mm)

360° 회전 자동 탐지 (<5초/단위)

크기의 시야 영상 촬영을 통해 컵 입, 컵 몸, 컵 어깨와 같은 측정 물체의 점, 선, 원, 활 및 각을 풀 스케일 탐지 할 수 있습니다.

크로스 카메라 측정은 넓은 시야 영역으로 완전한 검사를 실현 할뿐만 아니라 장비 하드웨어를 최적화 할 수 있습니다.

자동 탐지를 실현하기 위해 조작기로 로딩 및 배하;

친근하고 사용하기 쉬운 인간 컴퓨터 인터페이스

한 번의 클릭으로 전환

템플릿은 측정 현장에 따라 사용자 정의 할 수 있습니다.

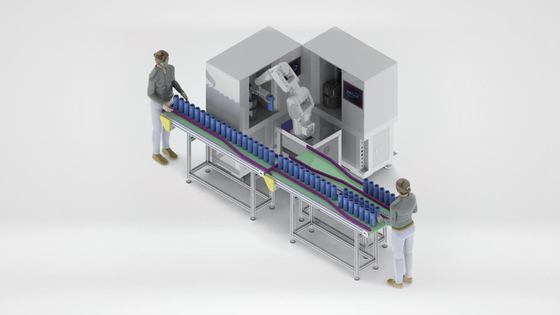

차원 측정 작업장

작업소는 6축 로봇으로 자동 로딩 및 로딩을 위해 설계되었습니다. 재료는 수동으로 컨베이어 라인에 배치 될 수 있습니다.또는 컨베이어 라인은 인력 참여 없이 상부와 하부 과정에 직접 연결됩니다.계획의 장비는 1 세트 로봇, 2 세트 차원 측정 도구 및 1 세트 조작기로 장착되어 있습니다: 1 세트 로딩 라인, 1 세트 풀 라인,그리고 1 세트 불규칙 제품 bakflow 라인은 선택적입니다..

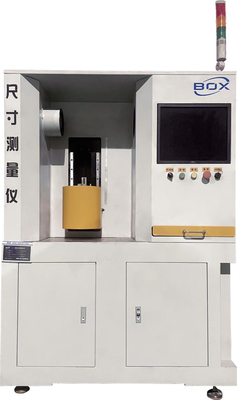

테르모스 컵 크기를 측정하는 도구

기계는 고정도 광학 장치로 장착되어 있으며, 고정도로 컵 입, 컵 몸, 컵 바닥의 외부 차원을 측정할 수 있습니다.그리고 정밀로 금속 활 표면의 프로필.

6축 로보드 로딩/발하

이중 발톱 6축 로봇은 큰 각도 회전과 장거리 부하 및 부하의 요구 사항을 충족 할 수 있습니다.이중 발톱 설계는 생산 라인의 속도를 개선하기 위해 로딩과 배하를 용이하게합니다.

부하/부하/NG 제품 컨베이어 띠

혼합 공급을 방지하기 위해 PASS/NG 제품으로 구성된 3개의 결합 컨베이어 띠가 사용됩니다.
